Привод GENIUS Mercury CV Plus для секционных ворот

Инструкция по монтажу электропривода для подъемных ворот Mercury CV Plus

Осевой электромеханический привод со встроенным блоком управления для секционных ворот

• Данная модель отличается очень компактными размерами и низким уровнем ШУМА.
• Маслонаполненный редуктор с червячной передачей обеспечивает мезаническую блокировку обратного хода.
• Предусмотрена возможность установки прямо на валу для намотки троса или через цепную передачу.
• Нереверсивный редуктор обеспечивает механическую блокировку ворот, поэтому установка замка не требуется.

Mercury CV — электромеханические приводы осевого типа, предназначенные для автоматизации промышленных секционных ворот общей площадью до 25 кв. м. (автопаркинги, автомойки и др.).

Конструктивные особенности:

• Простота и удобство инсталляции — приводы Mercury CV устанавливаются непосредственно на ось секционных ворот или их трансмиссию;
• Модификации с/без цепного редуктора;
• Компактные размеры, обеспечивающие минимальную площадь установки;
• Надежная фиксация створок в закрытом состоянии без использования замка.

Устройство разблокировки:

В обычном состоянии створки ворот надежно зафиксированы и открываются с помощью радиоуправления или кнопки управления. При отсутствии напряжения питания ворота открываются вручную с помощью устройства разблокировки лебедочного типа. Подобная конструкция не требует специального ключа и легко приводится в действие с помощью рукоятки шнура.

Технические характеристики:

• Напряжение питания - 220 В
• Мощность - 800 Вт
• Количество циклов - 5 непрерывных
• Ток - 3.5 А
• Назначение - промышленный
• Интенсивность использования - 40%
• Диапазон рабочих температур - от -20 .. +55 oC
• Класс защиты - IP 54
• Масса - 14 кг
• Габариты -376x266x92 мм

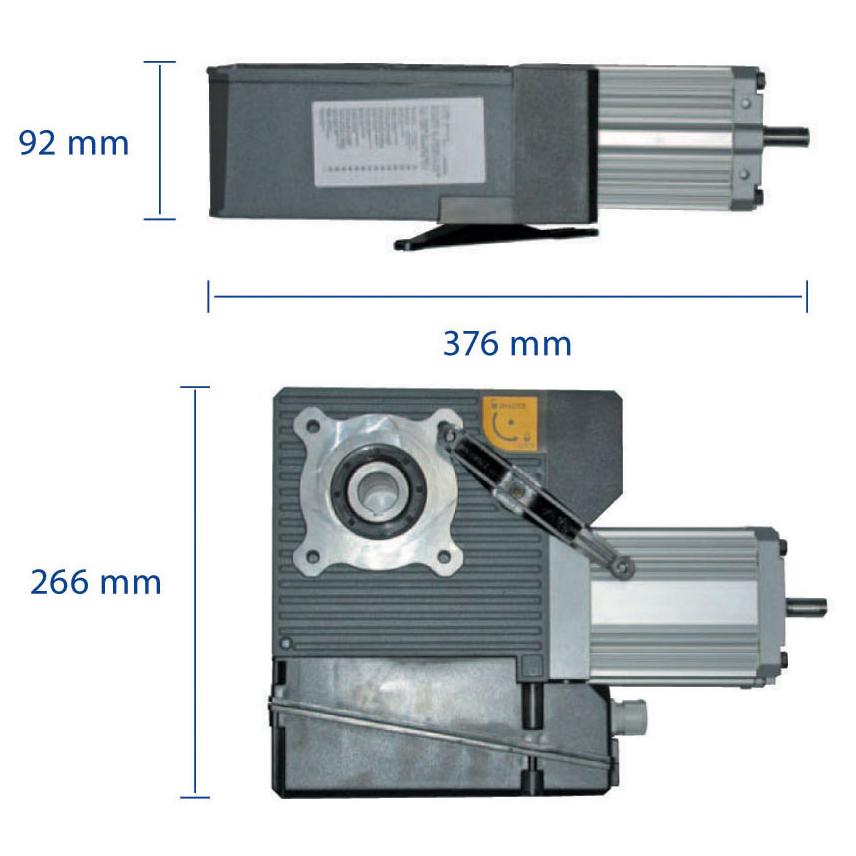

Габаритные размеры:
