IGEA привод для распашных ворот Товар снят с производства

Комплект автоматики BFT IGEA для распашных ворот

Инструкция по монтажу и настройке привода для распашных ворот IGEA

Автоматика BFT IGEA разработана для распашных ворот, закрепленных на больших колоннах или столбах. Створка ворот не должна быть более 3 метров шириной и весом более 800 кг.

Самоблокирующийся привод с шарнирным рычагом, не требует установки электрозамка. За счет шарнирного рычага может открывать ворота как внутрь, так и наружу. Передполагается в основном бытовое использование автоматики - при небольшой интенсивности использования ворот. Питание 230В. Время открывания створки 15 сек. Интенсивность работы: 50 %.

Привод можно устанавливать и справа и слева, крепления просто перекидываются. Привод имеет встроенные концевые выключатели открывания и закрывания. Конденсатор и микровыключатели уже установлены и подключены к двигателю. Для разблокировки необходимо нажать изнутри специальную ручку, после этого возможно управлять воротами вручную. Для обратной блокировки нужно вернуть ручку на место и закрыть ключом.

Технические характеристики:

• Класс защиты - IP54
• Электропитание, В ~230 (50/60 Гц)
• Электропитание двигателя, В ~220
• Крутящий момент, Нм - 320
• Максимальный потребляемый ток, А - 1,2
• Максимальная мощность, Вт - 300
• Интенсивность использования, цикл/сутки - 100
• Максимальная ширина створки, м - 3
• Максимальный вес створки, кг - 800
• Скорость , м/мин - 8
• Размеры, мм / Вес, кг - 360х 220х 146/ 16
• Диапазон рабочих температур, °С от -20 до +55

Комплект привода BFT IGEA включает:

• P935065 00002 привод Igea - 2 шт.
• D113703 00002 блок управления Altair P - 1 шт.
• Приемник 2-х канальный встроенный Clonix

Габаритные размеры привода Igea:

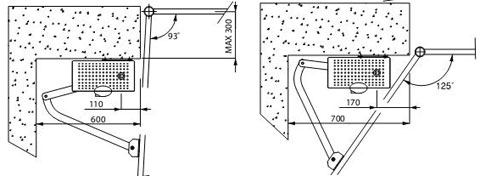

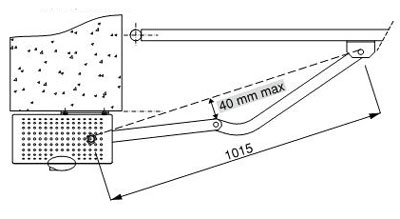

Рекомендации по применению автоматики Igea в зависимости от параметров ворот:
