G20/330 привод для распашных ворот Товар снят с производства

G20/330 привод для распашных ворот

Цена: 0 EURO (0 РУБ.) за штуку EUR

Поставить оценку 1 из 5 Поставить оценку 2 из 5 Поставить оценку 3 из 5 Поставить оценку 4 из 5 Поставить оценку 5 из 5   (Проголосовало: 66)

Этот товар сейчас просматривают 13 человек


G20/330 привод для распашных ворот со створками до 3 метров и весом до 800 кг, 1 микровыключатель, энкодер, открывание на 90° от 15 до 30 секунд

Привод ROGER G20/330 для распашных ворот

Инструкция по монтажу и настройке автоматики Roger для распашных ворот

Наличие энкодера в конструкции привода, в сочетании с интеллектуальным блоком управления H70/200АС для распашных приводов, позволяет постоянно контролировать усилие необходимое для перемещения полотна ворот, а также устанавливать скорость перемещения полотна во всех фазах, обеспечивая плавное и бесшумное движение ворот.

В линейке приводов серии G20 представлены привод с оригинальным высокоинтенсивным электродвигателем, работающим от 24В постоянного тока, с интенсивностью использования 80% (исключительно высокое значение для линейных приводов).

Особенности:

  • Модульная компоновка.

Элементы привода смонтированы на едином литом шасси. Это позволило уменьшить габариты, увеличить точность сборки привода, исключить резонансные явления и сделать работу привода практически бесшумной.

  • Ограничитель хода.

Для облегчения монтажа в конструкцию включен подвижный механический ограничитель хода.

  • Крышка из высокопрочного пластика.

Для защиты элементов привода применена цельная крышка, изготовленная из высокопрочного ABS-пластика.

  • Разблокировка.

Удобная рукоятка позволяет плавно разблокировать привод с минимальным усилием. Особенности:

  • Две модели электродвигателя.

Привод может комплектоваться двумя электродвигателями: 230В/ 50Гц или 24В. Электродвигатель передает крутящий момент через червячную и коническую передачи к ходовому винту и тяговой втулке.

  • Соединения.

Электро-подключение привода выведено на единую колодку, расположенную в верхней части привода с достаточным для монтажа свободным пространством.

  • Силовая передача.

Двигатель и редуктор скомпонованы по схеме моноблока, что обеспечивает высокую точность сборки и практически исключает попадание в редуктор посторонних частиц. Стальной пятизаходный ходовой винт с малым шагом поддерживается шарикоподшипником со стороны редуктора, и подшипником скольжения с противоположного края привода. Винт передает вращение на ходовую втулку, изготовленную из высококачественной бронзы. Такое сочетание конструктивных решений обеспечивает равномерное распределение усилия по контактным поверхностям, существенно уменьшая трение, нагрев и износ деталей.

  • G20/330 - Линейный привод 230В с оптическим энкодером, одним концевым выключателем для створок до 3-х метров
  • G20/334 - Линейный привод 24В с магнитным энкодером, одним концевым выключателем, интенсивного использования, для створок до 3-х метров

Технические характеристики:

Модель      G20/330
     G20/334
Класс защиты (IP):
     43
Электропитание мотора (В/Гц):
     ∼ 230/50
     24
Номинальная мощность (Вт):
     200
     96
Ток (А):
     1.1
     4
Интенсивность использования (%):
     30
     80
Термопредохранитель мотора (°С):
     140
     -
Линейное тяговое усилие (Н):
     400 ÷ 3000
     400 ÷ 3200
Ход тяговой втулки (мм):
     310/340
Скорость тяговой втулки (см/с):
     1.66
Время открываения на угол 90° (с):
     19
Масса привода (кг):
     7.3
Диапозон рабочих температур (°С):

- 25 ÷ + 55

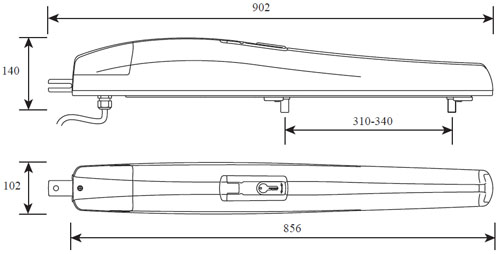

Габаритные размеры:

Габаоитные размеры G20

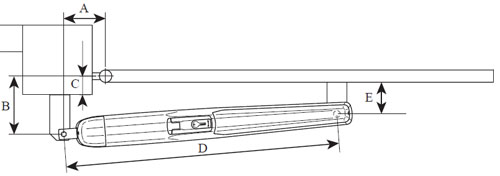

Рекомендованные установочные размеры:

Установочные размеры G20
