Комплект привода BFT ARES1500 для откатных ворот

Инструкция по монтажу и настройке привода откатных ворот ARES1500

Снят с производства. Аналог BFT ARES BT A 1500 (P926187 00002).

Привод с электромеханической силой тяги ARES1500 подходит для сдвижных ворот весом до 1500 кг. Низковольтное питание 24В позволяет использовать оборудование в интенсивном режиме. Имеет электромеханические концевые микровыключатели. Встроенный блок управления, расположенный вместе с мотором-редуктором, защищен от внешних воздействий. Имеется функция автодиагностики и самообучения, а также замедления, автоматического определения помех в зоне работы ворот.

Многофункциональный блок управления дает возможность контролировать скорость и усилие движения створки, задавать замедление, ускорение, паузу и пр. Компактные размеры дают возможность регулировать высоту и глубину положения, низкое расположение зубчатого колеса позволяют выбрать наиболее удобный и выгодный вариант монтажа.

Простая система разблокировки - при помощи трехгранного ключа. Возможность использования резервного источника питания - 2 батареи 12В 1,2 А.ч.

Особенности привода:

• Электромеханические микропереключатели контролируют крайние положения ворот;
• Встроенный 2-канальный радиоприемник с изменяющимся кодом;
• Простой в настройке блок управления с функциями самообучения и автодиагностики;
• Блок управления, совместимый с EElink протоколом.
• Автоматическое закрывание ворот;
• Регулировка усилия в фазе закрывания;
• Регулировка усилия в фазе открывания;
• Регулировка усилия в фазе замедления;
• Регулировка скорости замедления;
• Логика управления 4-х шаговая / 3-х шаговая;
• Отключение фотоэлементов в фазе открывания;
• Автоматическое тестирование фотоэлементов;
• Предупреждающий сигнал перед открытием ворот;
• Возможность 2-х кнопочного управления "Открыть"-"Закрыть";
• Программирование пультов дистанционно, по радиоканалу;
• Режим "Калитка"
• Программирование с использованием ж/к дисплея.

Состав комплекта:

• ARES 1000 электропривод для откатных ворот - 1 шт.
• H-QSC встроенный блок управления - 1 шт.
• Clonix-2 встроенный 2-х канальный радиоприемник - 1 шт.

Технические характеристики:

• Максимальный вес створки (кг.) - 1500 кг.
• Класс защиты - IP54
• Электропитание - 230 В
• Электропитание двигателя (В) - 24 В
• Мощность (Вт) - 250 Вт.
• Резервное питание - 2 батареи 12В; 1,2А.ч
• Защита от зажатия (препятствия) - механическая
• Скорость движения ворот - 9 м/мин
• Интенсивность использования (%) -  Интенсивный
• Термозащита -  встроенная
• Диапазон рабочих температур (° C) - от -20 до +60 ° C
• Вес привода (кг.) - 7 кг.

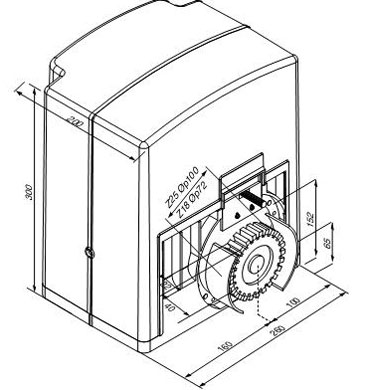

Габаритные размеры:
