Комплект гидравлического шлагбаума FAAC 640/7 STD KIT

Инструкция по монтажу и настройке шлагбаума 640 STD KIT

Схема подключения для шлагбаумов Faac 620-640

Шлагбаум FAAC 640 std kit (640 std kit - сверхcкоростной, время открывания - 7 сек.) предназначен для ограждения въездного проёма до 7 метров. Система 640 std kit рассчитана на эксплуатацию в высокоинтенсивном режиме. Питание 230 В.

Алюминиевая стрела входит в оборудование шлагбаума FAAC 640 STD, комплект включает светоотражающие и резиновые наклейки.

Гидравлическая система обеспечивает долгий срок эксплуатации оборудования FAAC 640, комплект рассчитан не менее чем на 3 000 000 полных циклов. Надёжная фиксация стрелы в концевых положениях осуществляется встроенными концевыми выключателями. В шлагбауме предусмотрена механическая регулировка тягового усилия системы FAAC 640 STD, комплект обеспечивает плавное замедление манёвра стрелы вначале и при окончании движения.

Шлагбаум FAAC 640 std kit предусматривает эксплуатацию в автоматическом и полуавтоматическом режиме. При отключении электропитания в оборудовании 640 std kit предусмотрена простая разблокировка и перевод на ручной режим работы.

Система гарантирует высокий уровень защиты автоматики FAAC 640 STD, комплект рассчитан на эксплуатацию в температурном интервале от -40 до +55 С.

Особенности:

• Правильное решение для обширных производственных территорий. С длиной стрелы от 4 до 7 метров серия 640 – идеальное решение для контроля въезда автотранспорта на большие индустриальные территории, обеспечивающее все запросы пользователя.
• Надежность и прочность. Использование при производстве таких технологий и материалов как катафорез и niploy (методом цинкования и никелирования), в комплексе с испытанной и проверенной временем гидравликой FAAC, гарантирует системе долгую жизнь.
• Самые передовые технологии. Встроенный SMT-микропроцессор дает массу преимуществ. Шлагбаум может контролировать дополнительное оборудование и даже еще один (противостоящий) шлагбаум. Работа шлагбаума может отражаться на контрольных и сигнальных приборах (светофоры, табло и т.п.).
• Аккуратная остановка. Точно откалиброванная остановка стрелы достигается электронным замедлителем механизма при движении стрелы вверх и вниз. Датчик температуры при необходимости включает систему воздушного охлаждения.

Состав комплекта:

• 104685877 640 LH - шлагбаум гидравлический 640 LH, зимний, RAL2004, для стрел 50х100х6750÷7000 мм
• 428064 - стрела прямоугольная со светоотражающими наклейками, 50х100х7000 мм
• 490059 - пластина монтажная для шлагбаумов 640 SR, 640 серий
• 428154 - крепление для прямоугольных стрел 50х100мм к 617/6, 640
• 428806 - опора для стрел вилочная стационарная телескопическая, белого цвета, высота регулировки 633 – 1163 мм, не требует установки демпфера 728488
• 737621 - монтажная пластина для крепления опоры для стрел

Технические характеристики:

• Модель - 640
• Максимальная длина стрелы - 7 м
• Время открытия - 7 cек.
• Интенсивность - 100%
• Блок управления - 624 MPS (встроенная)
• Питание - 230В (+6% - 10%) 50 (60) Гц
• Электродвигатель -  однофазный, двунаправленный
• Потребляемая мощность - 220 Вт
• Потребляемая энергия - 1 А
• Скорость вращения вала двигателя - 1400-2800 об/мин
• Скорость перекачки масла - 0,75-1-1,5-2 л/мин
• Температурная защита двигателя - 120°С
• Тяговое усилие - 0-470 / 0-340 / 0-250 / 0-210 Нм
• Электронное замедление -  регулируется эксцентриками (кулачками)
• Температурный диапазон окружающей среды - -30° +55°С
• Вес  - 84 кг
• Тип масла - FAAC HP OIL
• Защита агрегатного блока - катафорез
• Окраска Полиэстер - RAL 2004
• Класс защиты -  IP 44
• Охлаждение - вентилятор
• Тип стрелы - прямоугольная

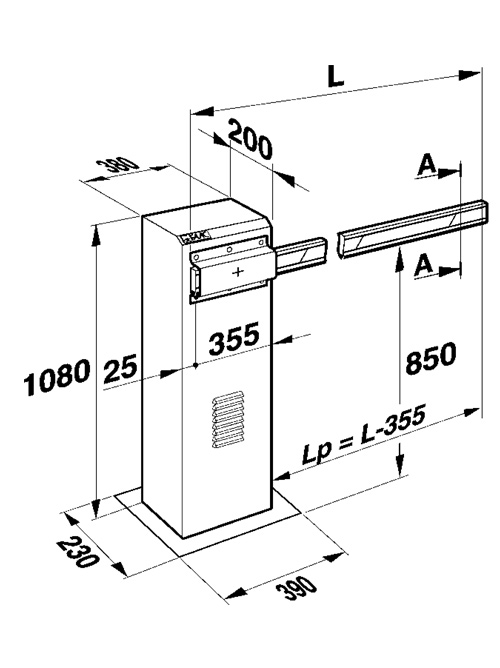

Габаритные размеры:
