036 ловитель нижний ЕВРО

Ловитель нижний РОЛТЭК 036 для напрявляющей откатных ворот

Ловитель нижний ЕВРО воспринимает нагрузку от ролика концевого ЕВРО - код 024 в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЕВРО - код 006 и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом.

Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный - код 058, который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

Упрощенная конструкция ловителя нижнего, в сравнении с ловителем нижним роликовым ЕВРО - код 030, делает его цену более низкой, а стоимость комплекта более выгодной.

При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой, закатываясь в него, приподнимал створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору.

Внимание! Если же ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно. Следствием неправильной установки пары ловитель-ролик концевой может являться сокращение срока службы ворот.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО - код 064 или переместить ловитель.

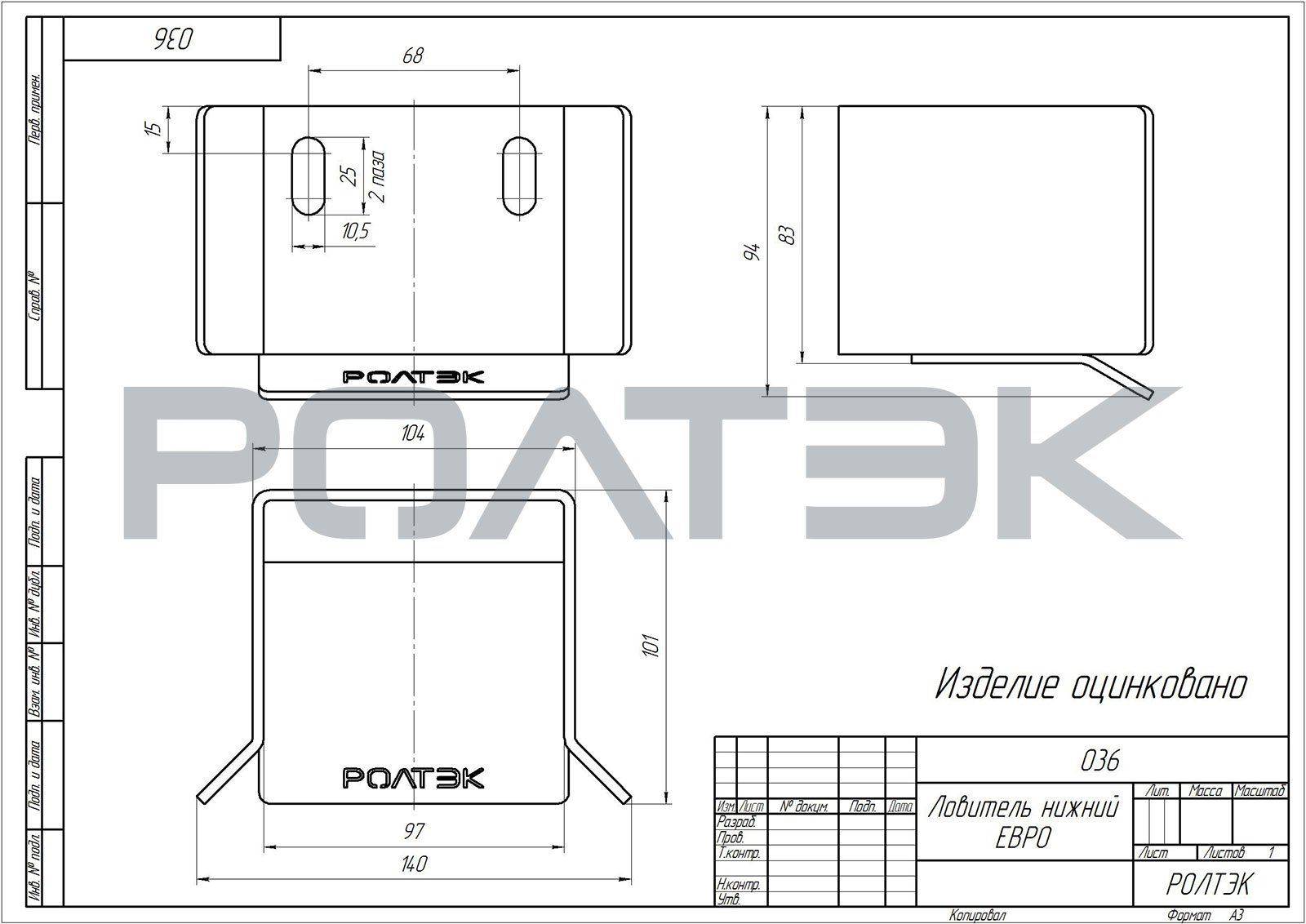

Габаритные размеры:
