Комплект автоматики FAAC 400 CBAC KIT для распашных ворот

Инструкция по монтажу и настройке привода 400 CBAC KIT для распашных ворот

Автоматика Faac 400 CBAC KIT разработана для распашных ворот со створкой шириной до 2,2 метра и весом до 800 кг. Линейная гидравлическая система Faac 400 CBAC устанавливается на распашные ворота самого широкого назначения: бытовые коттеджные, кованые, промышленные, стояночные, на парковках и т.д. в Москве и московской области. Гидравлический электропривод Faac 400 CBAC обеспечивает высокоинтенсивную эксплуатацию автоматики до 100% при самых суровых климатических условиях.

К особенностям работы Faac 400 CBAC следует отнести необходимость в конечных упорах створок ворот. Использование гидравлики в механизмах Faac обеспечивает бесшумность и мягкость работы изделий, их надежную эксплуатацию. Благодаря большому ассортименту данные электроприводы можно устанавливать даже на самых узких столбах, к которым крепятся ворота. Полный набор всевозможных функций позволяет легко настроить работу электроприводов Faac, а корпус из высококачественного алюминиевого сплава защитит начинку привода от попадания влаги и пыли.

Состав комплекта:

• 400 CBAC привод гидравлический линейный, 230В, зимний, с гидрозамками открытого и закрытого положений, ход и скорость поршня 260мм и 10 мм/сек - 2 шт.
• 490042 упоры механические открытого и закрытого положений, встраиваемые, комплект, для 1 привода 400 серии - 2 шт.
• 720119 корпус "Е" для плат управления и принадлежностей, крышка на винтах, IP55, (ШxГxВ): 204x85x265мм - 1 шт.
• E045S плата управления для 2х моторов 230В, входы фотоэлементов BUS 2EASY, радиоразъем XF - 1 шт.

Технические характеристики:

• Класс защиты - IP55
• Электропитание, В ~230 (50/60 Гц)
• Электропитание двигателя, В ~230
• Усилие, Н - 6200
• Максимальный потребляемый ток, А - 1
• Максимальная мощность, Вт - 220
• Подача насоса, л/мин - 1
• Интенсивность использования - 100%
• Максимальная ширина створки, м - 2,2
• Максимальный вес створки, кг - 800
• Максимальный ход штока, мм - 260
• Скорость открывания (до 90°), мм/с - 10
• Диапазон рабочих температур, °С от -40 до +55

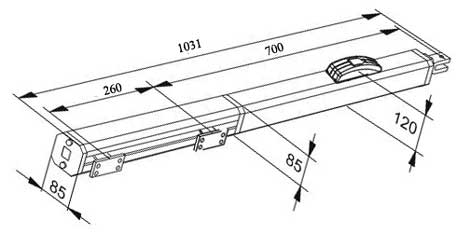

Габаритные размеры:

Рекомендации по применению автоматики 400 CBAC в зависимости от параметров ворот:

открытие створок внутрь (приводы установлены внутри)

Основное правило : для открывания створки на угол 90 град должна выполняться формула A+B=C.

Для большего угла открытия необходимо, чтобы применялась формула A+B<C. Чем меньше расстояния A и B, тем выше будет угловая скорость.

открытие створок наружу (приводы установлены внутри)

Составные части электропривода:

1. электрический двигатель;
2. замок разблокировки;
3. гидравлический поршень;
4. цилиндр;
5. перепускной клапан;
6. гидравлический насос;
7. защищенный электрический кабель;
8. передний кронштейн;
9. кожух;
10. аварийный расцепитель (экстренное отключение);
11. задний кронштейн
