BX-64 привод для откатных ворот

Комплект привода CAME BX-64 для откатных ворот

Инструкция по монтажу и настройке привода BX-64

Came BX-64 – автоматический привод для управления воротами с массой створки до 400 кг. и шириной створки 14 м.

Привод Came BX-64 выпускается известной итальянской компанией Came Cancelli Automatici S.p.A. в соответствии с нормами национального стандарта безопасности UNI 6812. Все приводы Came надежно защищены от попадания влаги и пыли, класс защиты IP54.

Привод Came BX-64 допускает использование с интенсивностью до 30 циклов в час. Амперометрический датчик в Came BX-64 контролирует потребляемый мотором ток, и при возрастании нагрузки отключает привод. Перед началом работы запускается тест самодиагностики, в процессе которого проверяется исправность систем безопасности. При отключении электропитания предусмотрена система механической разблокировки автоматики.

Положение привода Came BX-64 очень точно отслеживается при помощи энкодера. Концевые микропереключатели задают начальную и конечную позицию ворот. Автоматика обеспечивает замедление при открытии и закрытии ворот. Встроенный в Came BX-64 радиодекодер дает возможность управлять воротами дистанционно. Это наиболее удобный способ удобен как для персонала, отвечающего за контроль доступа, так и для водителей. Для открытия ворот достаточно лишь нажать кнопку на миниатюрном радиопередатчике. Декодер сохраняет в памяти до 250 кодов различных передатчиков. Кроме того, используются традиционные кнопки управления «открыть/закрыть» и ключи-выключатели.

Совместно с приводом Came BX-64 может использоваться сигнальная лампа, лампы-индикаторы «ворота открыты» и «ворота закрыты» и фотоэлементы безопасности. Привод устанавливается на фундаменте рядом с воротами. При вращении зубчатого колеса, оно воздействует на зубчатую рейку, закрепленную на воротах, и перемещает створку. Компания Came выпускает устройства автоматики для управления различными типами ворот уже более 30 лет. Богатый опыт и достижения современной электроники воплощаются в эстетичных, современных и исключительно надежных приводах, таких, как Came BX-64.

Приобретая Came BX-64 в компании Pauls-rus, Вы получаете качественный товар по очень хорошим ценам, а также грамотную техническую поддержку и быструю доставку.

Особенности:

• Усовершенствованная система управления движением раздвижных ворот.
• Полная изоляция блока управления и двигателя обеспечивает эффективную защиту электронной схемы от внешних воздействий.
• Декодер радиоприемника встроен в блок управления. Плата радиоприемника требуемой частоты устанавливается в специальный разъем, предусмотренный в блоке управления.
• Декодер обеспечивает автоматическое переведение и запоминание кодов для работы с различными типами радиопередатчиков.
• Специальная система предохранителей защищает двигатель, блок управления, дополнительное оборудование, подсоединенное к системе, от перегрузок по току.
• Объемные клеммные колодки обеспечивают простоту электрического подсоединения.

Состав базового комплекта:

• Привод 230В самоблокирующийся для откатных ворот - 1 шт.
• Встроенный блок управления ZBX6 с платой 3199ZBX6 - 1 шт.

Технические характеристики

• Модель - BX-64
• Класс защиты - IP54
• Электропитание(В) (50-60 Гц) ~230В
• Электропитание двигателя (В) ~230В
• Максимальный потребляемый ток (А) - 2,6
• Мощность (Вт) - 200
• Скорость вращения (об/мин) - 15
• Интенсивность использования (%) - 30
• Вращающий момент - 300
• Термозащита - 150
• Диапазон рабочих температур (°C) - от  -20 ÷ +55

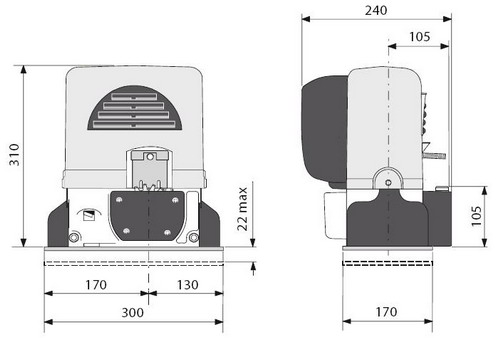

Габаритные размеры:
