029 ловитель нижний МИКРО

Ловитель нижний МИКРО РОЛТЭК 029

Ловитель нижний МИКРО воспринимает нагрузку от ролика концевого съемного МИКРО (код 021) в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами МИКРО (код 001) и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой, закатываясь в него, приподнимал створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору.

Внимание! Если ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно, Следствием неправильной установки пары ловитель-ролик концевой может являться сокращение срока службы ворот.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М12 МИКРО (код 061) или переместить ловитель.

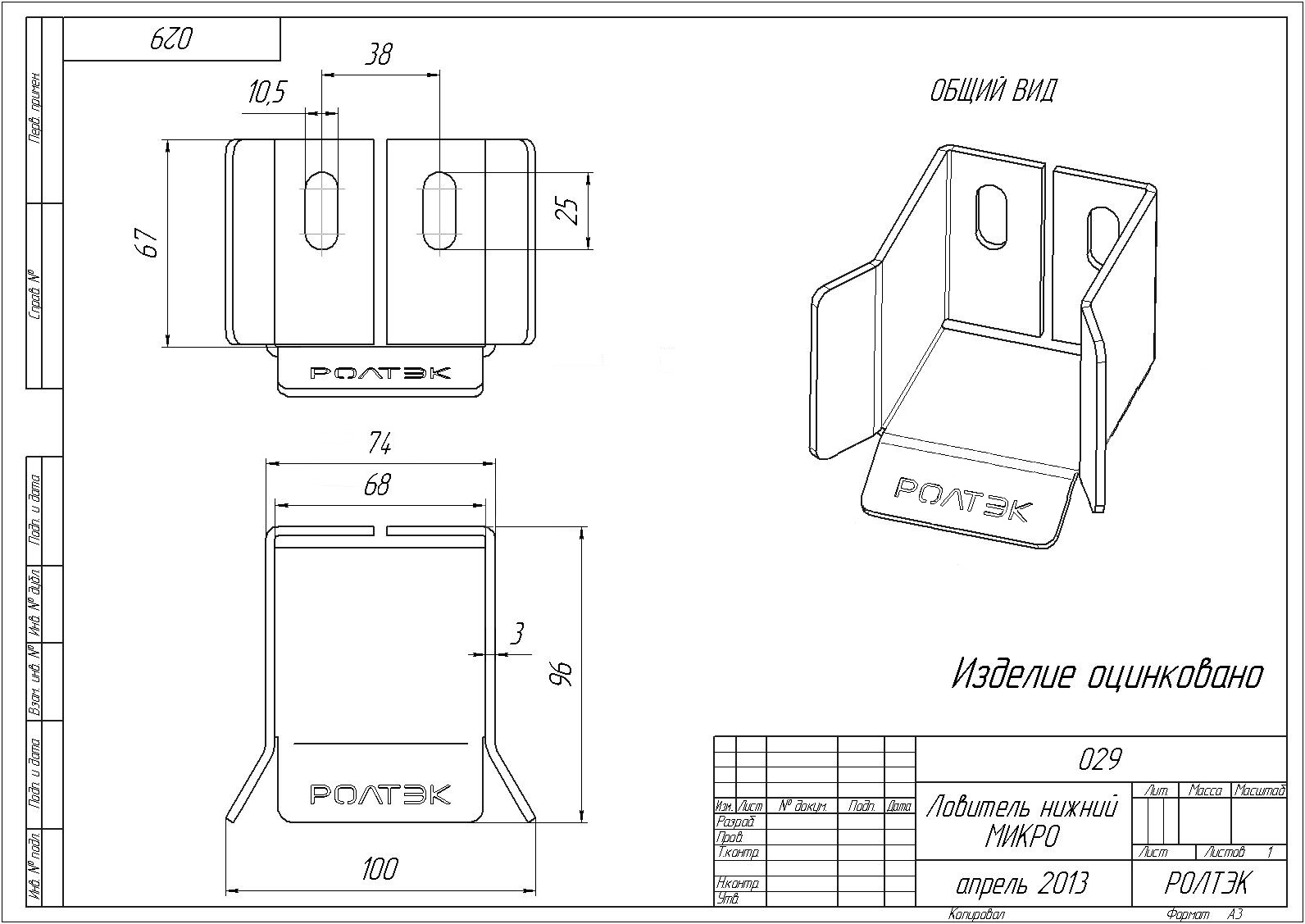

Габаритный размер:
